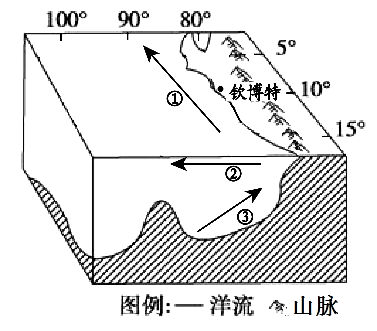

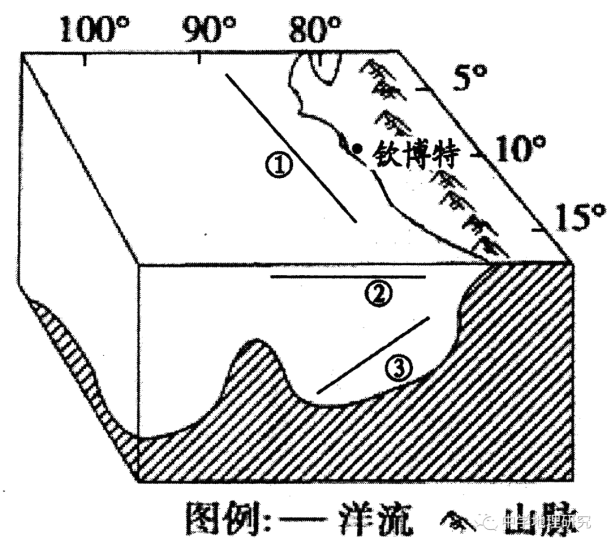

1.鱼粉是一种高蛋白质饲料原料，近年来国际市场需求量越来越大。秘鲁是世界最大的鱼粉生产国和出口国。图中示意的钦博特原为小渔村，现是秘鲁最大的渔港和重要的鱼粉生产中心。秘鲁缇鱼一般生活在水温20℃以下的近海海域，属冷水性小型鱼类，不适合食用，是生产鱼粉的主要原料。请用箭头标出图中①②③处洋流运动方向。

答案

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

2.马拉维湖位于东非大裂谷南端，面积30800平方千米,是非洲第三大淡水湖，最深处706米。湖水四周由14条常年有水的河流注入，湖水唯一出口是赞比西河的支流希雷河。马拉维湖除南部外，三面山峦迭障，青翠遍野,1984年马拉维湖国家公园被联合国教科文组织列为"世界自然遗产"。湖水一年四季都有明显的分层现象：下层滞水带水温很低，而表水层温度发生跃变，常年稳定在24℃-29℃。但每年7-8月，马拉维湖南部水域表层水温下降到23℃。

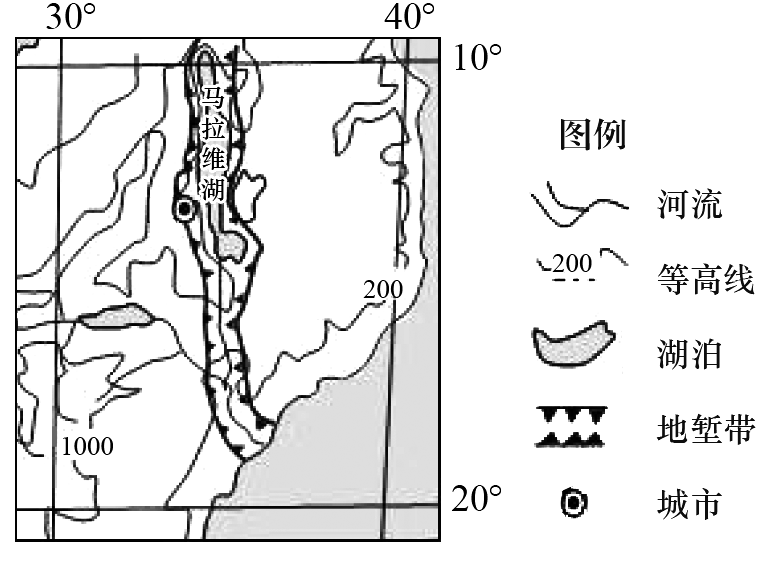

马拉维湖有全球淡水鱼类多样性的15%,其中一半的种类为特有物种，被生物学家称之为研究脊椎动物的天然实验室。下图为马拉维湖的地理位置示意。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

展开全文

该湖南端7、8月份表层水温偏低。用大气运动和水体运动的基本原理绘图并说明形成原因。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

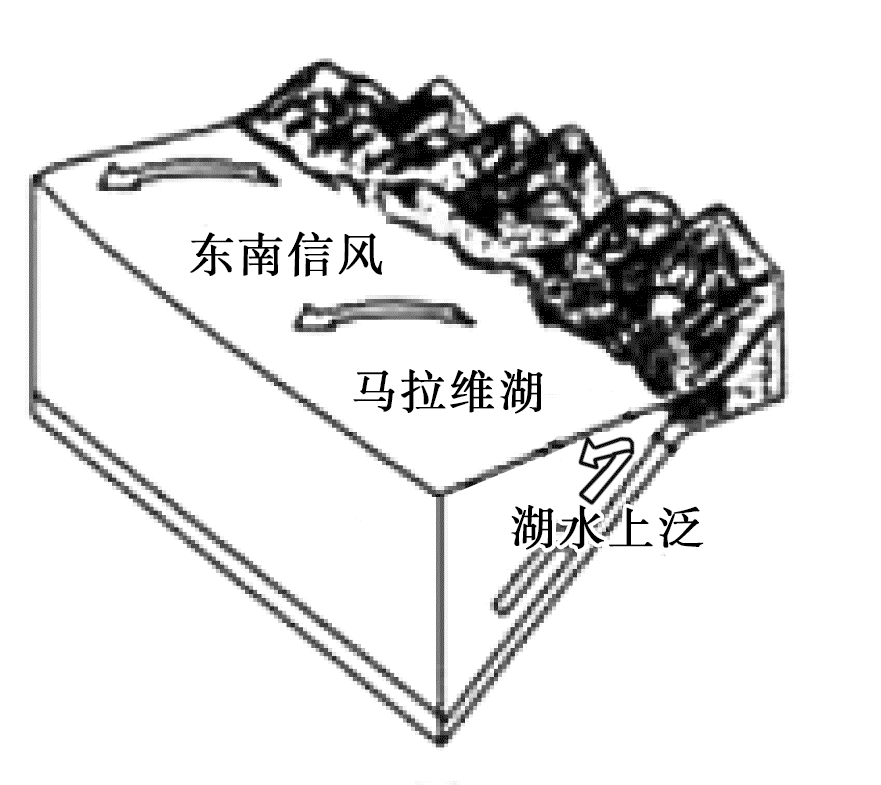

【答案】7～8月份，气压带和风带北移，东南信风控制湖区，在离岸风的吹拂下，表层湖水被吹离湖岸，底层冷水上泛，导致表层水温下降。绘图如下（标出东南信风、湖水上泛即可）

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

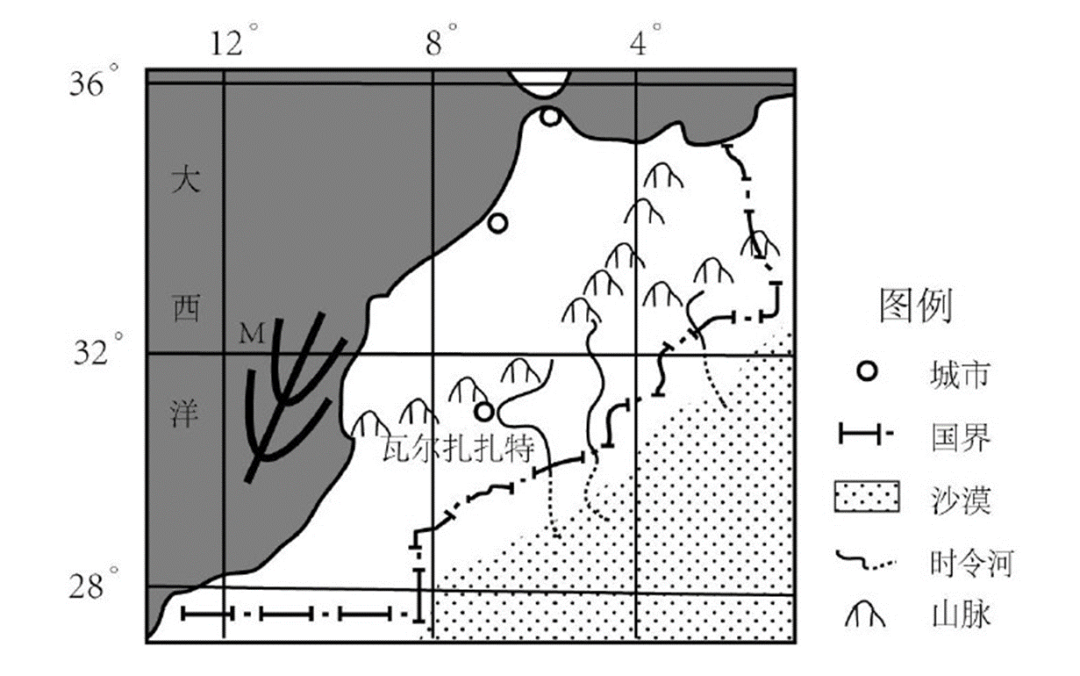

3. 下图示意摩洛哥及周边区域。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

画出两条过洋流M的等温线，并据此分析该洋流对沿岸地区蒸发量的影响。(6 分）

（1）画图(2分)

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

该洋流为寒流,水温低,(2分)受其影响沿岸地区气温低,蒸发弱,水汽蒸发量小。(2分)

4．河北昌黎黄金海岸自然保护区内的沙脊规模大、形态典型。研究表明沿岸沙脊的沙源主要为滦河入海泥沙。阅读图文资料，完成下列各题。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

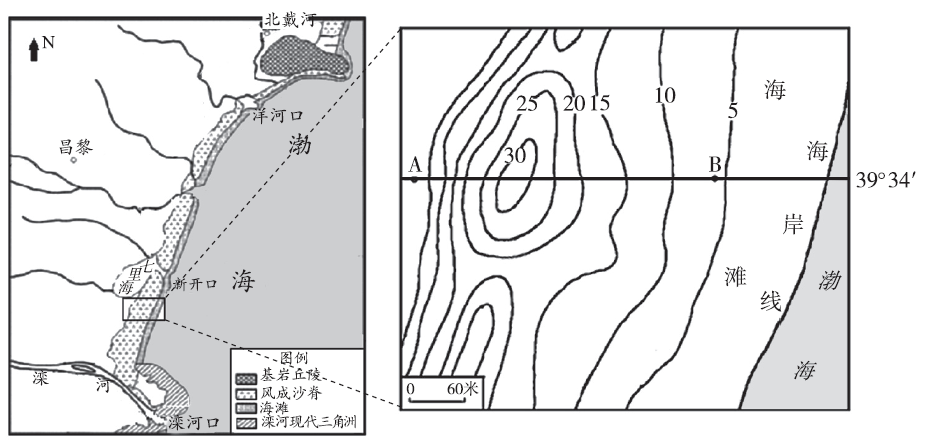

右图为沙脊局部等高线图（单位：米），绘制图中A， B两点间沙脊的地形剖面图，并从形态、高度和物质组成等角度描述该地区沙脊地貌景观的特征。（7分）

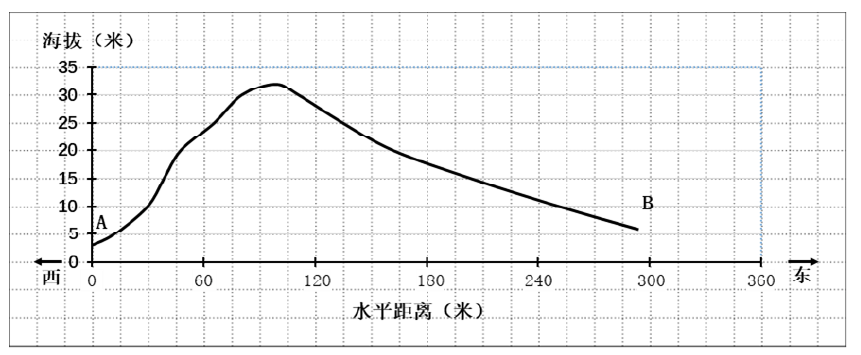

【答案】如下图：

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

剖面图：起伏趋势、极值。纵坐标：海拔高度数值，单位。横坐标：水平距离数值，单位。标注方向东、西（或：A， B）。东坡较缓、西坡较陡，高度在5—30米之间，由沙粒组成。（7分）

【解析】第一步：确定纵坐标：海拔高度数值，单位。横坐标：水平距离数值，单位。注意在横坐标两侧标注方向东、西（或：A， B）。第二步：把AB两点的剖面线与等高线的交点按海拔及水平距离标注到图中。第三步：用平滑的曲线把图中标注的各点连接起来即可。从图中可以看出，形态上东侧等高线稀疏，坡度较缓，西侧等高线较密，坡度较陡，高度在5—30米之间，物质主要为滦河入海泥沙，由沙粒组成。

2024年新高考地理专题复习——绘图题

1.阅读图文资料,完成下列要求。（10分）

空气质量指数用于定量描述空气质量状况,指数越高则大气污染越严重。下图示意3月份某日20时海平面气压（单位:hPa）分布及16-24时北京空气质量指数变化。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

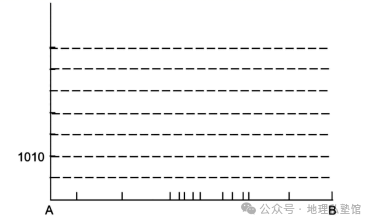

（1）补充完成该日20时沿AB线海平面气压变化曲线图,并用△标注低压槽的位置。（4分）

（2）分析该日20时北京空气质量指数较高的原因。（6分）

2.阅读图文资料，完成下列要求。（15分）

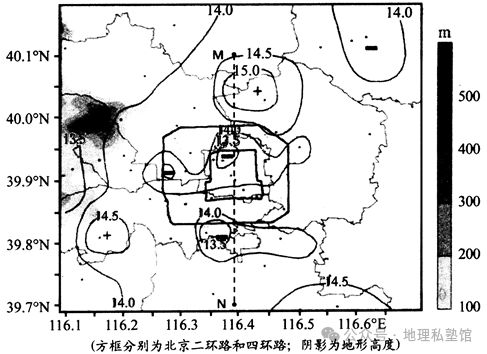

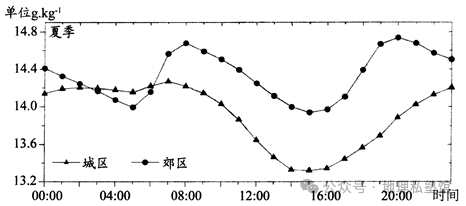

城市化进程改变了原有的下垫面特征和近地面的大气结构，形成了以城市效应为主的局地气候。暑假期间，北京某中学地理研学小组在张老师带领下到天安门广场、香山等现场观测，并走进气象站收集资料，对北京市近地面气象要素进行研究。比湿是记录大气水汽状况的重要指标，指在一团空气中，水汽的质量与该团空气总质量（水汽质量加上干空气质量）的比值。下图示意2008～2012年夏季北京市城郊比湿日变化以及近地面平均比湿水平分布（单位g·kg-1）。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题

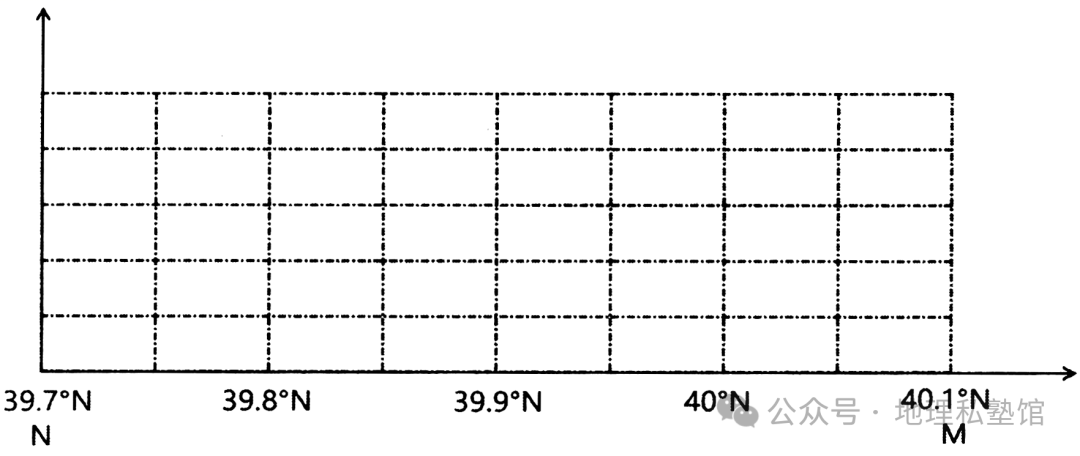

（1）根据2008~2012年夏季北京市城郊近地面平均比湿水平分布（单位g·kg-1），绘制沿M、N一线比湿变化图。（4分）

（2）研学小组发现，北京市城区夏季比湿低，竟然成为“干岛”。运用水循环原理，分析其形成原因。（6分）

因为专注所以专业

优质内容值得传播

推荐转发评论留言

欢迎标注来源转载

（3）研学小组发现，夏季北京郊区比湿的日变化中出现了两个低值。选择一个低值区，从大气热力作用角度说明其形成原因（如果两个都作答，则只批阅第一个）。（5分）

3．阅读图文材料,回答下列问题。（10分）

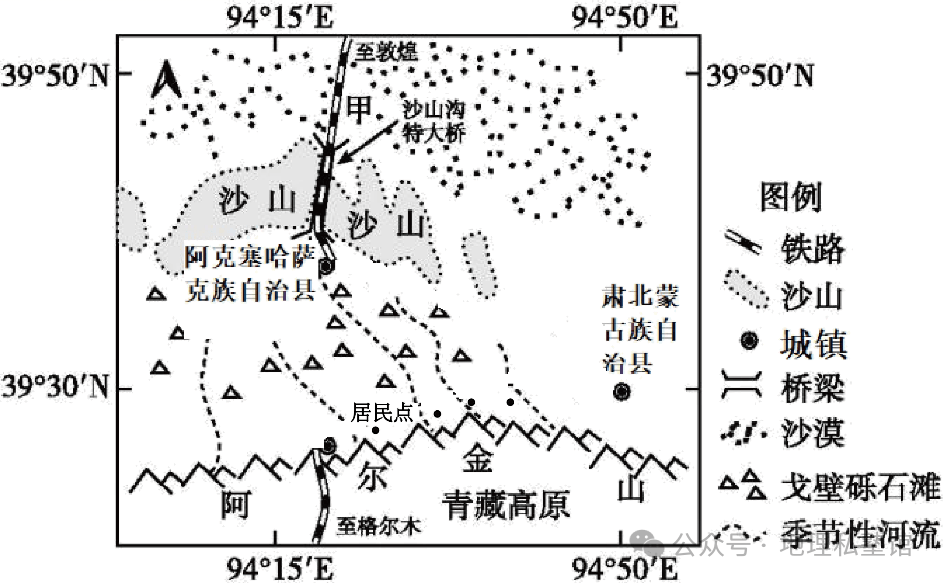

敦格铁路全线完工,其中重难点工程沙山沟特大桥是我国唯一一座穿越活动性沙漠的桥梁。沙山沟原为阿尔金山山前洪积平原，后受构造运动和季节性洪水冲刷形成沟谷。沙山沟两侧是高50m以上的沙山，其基底为剥蚀丘陵台地，上覆沙层厚度仅有0.5～10m，沙山沟内部地表分布着大量砾石和低矮的沙丘。甲处路段风沙灾害较为严重，且主要为就地起沙。下图示意敦格铁路经过的局部区域图。

【考试技巧】高中地理作图题：洋流、地形剖面，2024届高考地理二轮专题突破（32）地理绘图题
